 Angel Eyes sur câblage d'origine phase 2

Aller en bas
3 participants
AuteurMessage
Thorongil
E38istes
E38istes
Thorongil

Masculin
Kilomètres : 115
Age : 41
Localisation : Brive
Voiture : E38 730D
Prénom : Frédéric
Date d'inscription : 28/08/2017

Angel Eyes sur câblage d'origine phase 2  Empty
MessageSujet: Angel Eyes sur câblage d'origine phase 2    Angel Eyes sur câblage d'origine phase 2  Empty6/12/2017, 13:56

Hello tout le monde!!

Je me lance sur mon premier tuto pour vous montrer comment j'ai câblé mes Angel Eyes sans tirer aucun fil dans le compartiment moteur.
Pour les adeptes de l'amélioration qui ne se voit pas, vous verrez que c'est pas mal Wink

Je commence par le montage des leds sur l'enjoliveur de bloc phare. J'ai découvert d'ailleurs que certains d'entre vous les avaient mises derrière et je n'y avait pas du tout pensé : plutôt sympa.
Je passe sur le démontage du bloc phare -> mais plus pratique de bosser dans le salon quand même Very Happy
Et pour ma part j'ai choisi des LEDs à effet cotton...

Percement de la coque du code pour les fils :
Angel Eyes sur câblage d'origine phase 2  Phare-20

Angel Eyes sur câblage d'origine phase 2  Phare-12

Percement côté phare : là c'est de la taille sur mesure (bien plus long, mais j'ai pu m'exercé sur de la récup)
Angel Eyes sur câblage d'origine phase 2  Phare-19

Angel Eyes sur câblage d'origine phase 2  Phare-14

Collage au double face : j'ai mis plus de morceaux que prévu (on sait jamais)
Angel Eyes sur câblage d'origine phase 2  Phare-15


Un peu de maintien pour les fils :
Angel Eyes sur câblage d'origine phase 2  Phare-13

Angel Eyes sur câblage d'origine phase 2  Phare-16

Montage de l'enjoliveur :
Angel Eyes sur câblage d'origine phase 2  Phare-17

Angel Eyes sur câblage d'origine phase 2  Phare-18

Et enfin test des LEDs :
Angel Eyes sur câblage d'origine phase 2  Phare-11


Prochaine fois : câblage dans le bloc phare!
Revenir en haut Aller en bas
Thorongil
E38istes
E38istes
Thorongil

Masculin
Kilomètres : 115
Age : 41
Localisation : Brive
Voiture : E38 730D
Prénom : Frédéric
Date d'inscription : 28/08/2017

Angel Eyes sur câblage d'origine phase 2  Empty
MessageSujet: Re: Angel Eyes sur câblage d'origine phase 2    Angel Eyes sur câblage d'origine phase 2  Empty7/12/2017, 13:58

***EDIT : en ré-analysant les schémas je me rends compte que ce tuto ne pourra marcher que pour les phases 2 :
Est-ce qu'un admin peut corriger le titre svp?***

Voici l'astuce qui utilise le faisceau déjà présent sur la voiture.

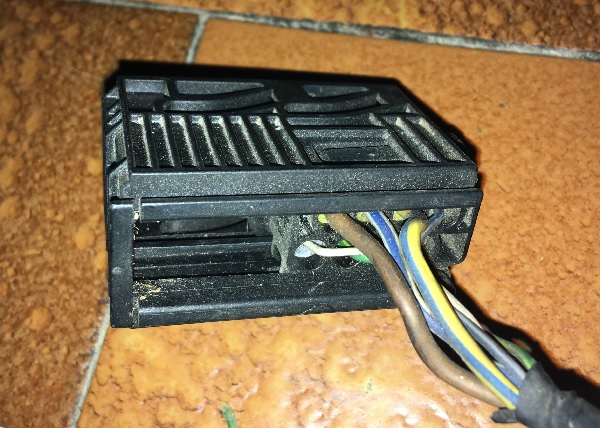

Les 2 photos qui suivent vous montrent le connecteur des lumières de phare (en l'occurrence de ma donneuse) sur lequel vous pouvez compter 6 broches mais sur ma voiture il n'y en avait que 5 (en effet d'après les schémas le vert/jaune est optionnel) :
Angel Eyes sur câblage d'origine phase 2  Phare-21
Ci-dessus :
- en haut : la masse, commande code, commande phare, veilleuse (dans le désordre)
- en bas : blanc/violet (diag), vert/jaune

Angel Eyes sur câblage d'origine phase 2  Phare-24


Et voici le faisceau interne du phare :
Angel Eyes sur câblage d'origine phase 2  Phare-22

Angel Eyes sur câblage d'origine phase 2  Phare-23

Sur lequel vous ne constatez que 4 pins!!

Le vert/jaune, qui n'est pas sur tous les modèles semble parfois utilisé -> donc on l'oublie.
Par contre pour le blanc/violet je n'ai trouvé aucun schéma qui s'en sert -> c'est lui que nous utiliserons!!

Pour la suite il me manque quelques photos que j'espère faire ce week-end!
Revenir en haut Aller en bas
Anthony
E38istes confirmés
E38istes confirmés
Anthony

Masculin
Kilomètres : 731
Age : 30
Localisation : Scierie
Voiture : 525i e39
Prénom : Anthony
Date d'inscription : 18/03/2014

Angel Eyes sur câblage d'origine phase 2  Empty
MessageSujet: Re: Angel Eyes sur câblage d'origine phase 2    Angel Eyes sur câblage d'origine phase 2  Empty12/10/2020, 12:38

Ce tuto tombe à pic , je suis entrain de faire pareil Very Happy Pour les anneaux angel eyes mon frère à opter avec option clignotant .

Si je comprend bien le tuto pour cabler les angeles eyes en veilleuse il faut se brancher sur le fil marron (masse) , et le blanc violet (+ veilleuse) , c'est bien çà??

Merci de ton aide.
Revenir en haut Aller en bas
Anthony
E38istes confirmés
E38istes confirmés
Anthony

Masculin
Kilomètres : 731
Age : 30
Localisation : Scierie
Voiture : 525i e39
Prénom : Anthony
Date d'inscription : 18/03/2014

Angel Eyes sur câblage d'origine phase 2  Empty
MessageSujet: Re: Angel Eyes sur câblage d'origine phase 2    Angel Eyes sur câblage d'origine phase 2  Empty13/10/2020, 21:15

Je rajoute les video pour le démontage du phare çà aide beaucoup , le mieux serait d'avoir un tournevis type Torx t15 qui éviterai le démontage du pc avant Very Happy



Revenir en haut Aller en bas
lolo735
E38istes actifs
E38istes actifs
lolo735

Kilomètres : 250
Age : 36
Localisation : Near La rochelle
Voiture : 735i
Prénom : Laurent
Date d'inscription : 06/05/2017

Angel Eyes sur câblage d'origine phase 2  Empty
MessageSujet: Re: Angel Eyes sur câblage d'origine phase 2    Angel Eyes sur câblage d'origine phase 2  Empty14/10/2020, 16:04

Merci pour ce tuto, je l'ai fait aussi sur la mienne ça donne un bon coup de jeune c'est vrai !
super les photos détaillées Smile
Revenir en haut Aller en bas
Anthony
E38istes confirmés
E38istes confirmés
Anthony

Masculin
Kilomètres : 731
Age : 30
Localisation : Scierie
Voiture : 525i e39
Prénom : Anthony
Date d'inscription : 18/03/2014

Angel Eyes sur câblage d'origine phase 2  Empty
MessageSujet: Re: Angel Eyes sur câblage d'origine phase 2    Angel Eyes sur câblage d'origine phase 2  Empty18/10/2020, 15:14

Voilà j'ai suivi le tuto ,une photo du rendu

Angel Eyes sur câblage d'origine phase 2  Img_2011

Pour le + des feux position le fils c'est gris/bleu, et de l'autre côté gris /vert Very Happy
