Bonjour à tous.

Hier, j'ai reçu mon kit Angel Eyes LED.

Photos installation Angel eyes Anneaux_led_bmw_e46


Avant de l'installer, j'aurais souhaité voir en photo vos installations. Je parle surtout de la partie branchement et aménagement des câbles sous le capot.

Alors, si vous avez des photos ou liens, je vous en remercie. Laughing
Revenir en haut Aller en bas
jabond
Modérateur
Modérateur
jabond


Masculin
Kilomètres : 16757
Age : 76
Localisation : Grenoble
Métier : retraité
Voiture : 740ia 99 - 750ia "M" 2000 - Mini Cooper "S" - BMW 650cia 2006
Humeur : de bonne humeur la plupart du temps........
Prénom : Jacques
Date d'inscription : 23/10/2011

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty3/2/2016, 18:37


______________________
Photos installation Angel eyes Bmw_vi10
Revenir en haut Aller en bas
Fred44
E38istes bronze
E38istes bronze
Fred44


Masculin
Kilomètres : 1647
Age : 44
Localisation : Loire Atlantique
Voiture : Vendu
Prénom : Fred
Date d'inscription : 02/09/2015

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty3/2/2016, 20:57

jabond a écrit:
ici page 5 :
https://www.amicalee38.org/t287p60-ccfl-e38?highlight=ccfl

Merci Jacques, très intéressant. Mais je recherche les photos d'une installation avec modèle à LED. Et pas ccfl, je n'ai pas de ballast.  Wink

C'est surtout pour voir par où chacun à fait passer les fil sous le capot. Où le + à été récupéré,  et où le relais à été fixé...
Revenir en haut Aller en bas
jabond
Modérateur
Modérateur
jabond


Masculin
Kilomètres : 16757
Age : 76
Localisation : Grenoble
Métier : retraité
Voiture : 740ia 99 - 750ia "M" 2000 - Mini Cooper "S" - BMW 650cia 2006
Humeur : de bonne humeur la plupart du temps........
Prénom : Jacques
Date d'inscription : 23/10/2011

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty3/2/2016, 21:04

voit avac Mikavt qui vient de monter les siens :
https://www.amicalee38.org/t4313p60-ma-nouvelle-e38

______________________
Photos installation Angel eyes Bmw_vi10
Revenir en haut Aller en bas
ghassans
E38istes actifs
E38istes actifs
ghassans


Masculin
Kilomètres : 387
Age : 39
Localisation : Rotterdam -NL
Métier : Ingénieur
Voiture : 725 tdsA
Humeur : de bonne humeur
Prénom : Ghassan
Date d'inscription : 15/10/2014

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty3/2/2016, 22:00

Fred, pourquoi tu ne récupère le + des veilleuses?
Pour moi, j'ai installé des ccfl+kit Xenon universel et tout passe sans problème dans le bloc phare (il est énorme). Donc pour des LED tu as besoin d'encore moins de place.
J'ai suivi le tuto proposé par Jack mots-à-mots et j'y ai réussi sans problème.
Revenir en haut Aller en bas
Fred44
E38istes bronze
E38istes bronze
Fred44


Masculin
Kilomètres : 1647
Age : 44
Localisation : Loire Atlantique
Voiture : Vendu
Prénom : Fred
Date d'inscription : 02/09/2015

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty4/2/2016, 20:51

Merci pour vos infos.

J'ai été voir le sujet de Mikavt, et il est embêté avec le fonctionnement.

Concernant le câblage de mon kit, le fournisseur ma renvoyer ici.

Pour moi, le schéma N°6 me va bien, il faut juste que j'arrive à trouver un 12V de l'éclairage d'habitacle.

En fait, le relais ne sert juste si l'on souhaite les allumer d'une autre façon que juste avec les veilleuses.

Je pourrais virer tous ce système, et brancher les anneaux en direct en parallèle avec mes veilleuses.
Revenir en haut Aller en bas
Arsene-45
E38istes bronze
E38istes bronze
Arsene-45


Masculin
Kilomètres : 1735
Age : 71
Localisation : boulazac
Métier : retraité
Voiture : 730ia V8 (E38)
Humeur : Très souvent bonne

Prénom : Arsene
Date d'inscription : 07/01/2016

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty9/2/2016, 10:37

Salut Fred je te met le schéma dont je me suis servi .Embarassed
Mon premier branchement était sur les veilleuses mais cela ne me
convenait pas de plus j'avais le fameux clignotement .
donc j ai décidé de le monter façon + après contact et la aucun soucis .
Ils sont allumés au contact et moteur tournant mais en position radio ils sont éteints .

Photos installation Angel eyes 99790310

Photos installation Angel eyes Chema_10

Photos installation Angel eyes Sans_t10
j'ai branché le + après contact sur un des deux fusible rouge  qui se trouve sous le petit couvercle rouge.
je peux te dire le quel exactement que demain car je n'ai pas ma 7 en ce moment c est mon fil qui roule  avec.
Revenir en haut Aller en bas
Fred44
E38istes bronze
E38istes bronze
Fred44


Masculin
Kilomètres : 1647
Age : 44
Localisation : Loire Atlantique
Voiture : Vendu
Prénom : Fred
Date d'inscription : 02/09/2015

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty9/2/2016, 18:07

Ah super Arsene. Merci bien. Photos installation Angel eyes 399673

Et oui, je veux bien savoir sûr quel fusible tu l'as branché.

Donc, ça correspond au Schéma N°4 sans utiliser l'allumage primaire qui correspond au fil jaune.
Revenir en haut Aller en bas
Arsene-45
E38istes bronze
E38istes bronze
Arsene-45


Masculin
Kilomètres : 1735
Age : 71
Localisation : boulazac
Métier : retraité
Voiture : 730ia V8 (E38)
Humeur : Très souvent bonne

Prénom : Arsene
Date d'inscription : 07/01/2016

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty10/2/2016, 10:36

Re Photos installation Angel eyes 617926

Je récupère ma 7 cet après midi et je te dit ça tout de suite Photos installation Angel eyes 733678
Revenir en haut Aller en bas
Arsene-45
E38istes bronze
E38istes bronze
Arsene-45


Masculin
Kilomètres : 1735
Age : 71
Localisation : boulazac
Métier : retraité
Voiture : 730ia V8 (E38)
Humeur : Très souvent bonne

Prénom : Arsene
Date d'inscription : 07/01/2016

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty10/2/2016, 18:42

Re Photos installation Angel eyes 617926

Donc le fusible c'est le premier colonne du milieu de couleur rouge .
Photos installation Angel eyes Img_0410
Photos installation Angel eyes 733678
Revenir en haut Aller en bas
Fred44
E38istes bronze
E38istes bronze
Fred44


Masculin
Kilomètres : 1647
Age : 44
Localisation : Loire Atlantique
Voiture : Vendu
Prénom : Fred
Date d'inscription : 02/09/2015

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty10/2/2016, 23:06

Salut Arsène,

Merci bien, je regarderai ça dès que j'aurais réglé mon autre problème Photos installation Angel eyes 399673
Revenir en haut Aller en bas
mikavt
E38istes actifs
E38istes actifs
mikavt


Masculin
Kilomètres : 488
Age : 48
Localisation : le sud
Métier : le plus beau bureau du monde
Voiture : 750ia,Fiat500F,300SE,ZOE,325iE30
Humeur : selon le temps
Prénom : Michael
Date d'inscription : 22/10/2014

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty11/2/2016, 21:29

Salu les amis
Moi je suis embete car je n'ai pas voulu me servir du faisceau a rallonge fourni et surtout pas voulu ouvrir mes phares avec des trous ou autres passages de cables.
Donc j'ai prefere tout garder etanche a l'interieur ou effectivement il y a une place enorme.
J'ai simplement recuprer l'alim des veilleuses, sur le principe pas de souci car c'est tout en 12v, le souci c'est au niveau du LCM ou un autre, qui envoi une tres faible impulsion a intervalles reguliers pour detecter si une ampoule est defectueuse ou pas, selon la resistance une alarme sera declenchee au tdb.
Le probleme c'est que quand on parle de filament, celui ci n'a pas le temps de s'illuminer au passage de cette impulsion alors que les LEDs oui........donc on roule dans une ambulance sauf a rouler veilleuses allummees en permanence ce que je fais en ce moment.
On va trouver la solution, Jeff est sur le coup........on postera

Mais au moins mon phare reste intact!

bonne journee
Revenir en haut Aller en bas
Arsene-45
E38istes bronze
E38istes bronze
Arsene-45


Masculin
Kilomètres : 1735
Age : 71
Localisation : boulazac
Métier : retraité
Voiture : 730ia V8 (E38)
Humeur : Très souvent bonne

Prénom : Arsene
Date d'inscription : 07/01/2016

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty12/2/2016, 06:48

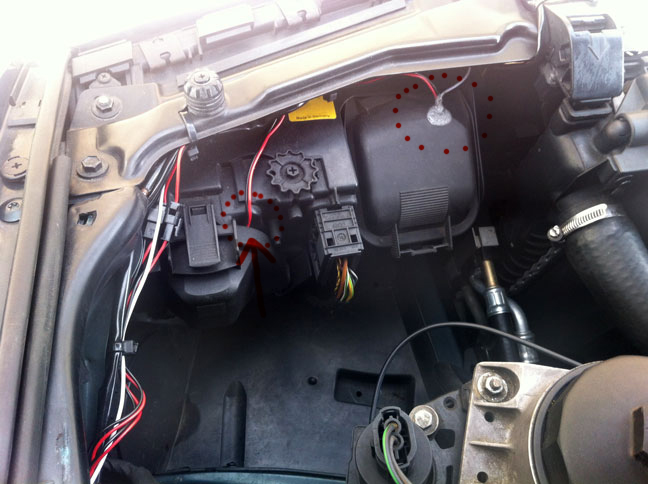

C'est sur Mikavt des trous Crying or Very sad mais sur les couvercles avec un peu de silicone pas de risque
tu peut aussi les faire passer entre le couvercle et le respectable du phare avec un peu de silicone
regarde sur la photo a gauche:bvdr57:
Photos installation Angel eyes Img_0418

Arsène.
Revenir en haut Aller en bas
Fred44
E38istes bronze
E38istes bronze
Fred44


Masculin
Kilomètres : 1647
Age : 44
Localisation : Loire Atlantique
Voiture : Vendu
Prénom : Fred
Date d'inscription : 02/09/2015

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty8/5/2016, 02:04

Salut l'amicale, Cool

Enfin, je me suis décider à faire mon installation. Je vous passe les détail du démontage des phares, et la modification des anneaux qui sont prévus pour être collés sur la partie ronde du phare. Moi je les aient mis derrière.

Photos installation Angel eyes P1020216



Ce que je voulais surtout, c'est avoir un câblage très propre pour ne pas dénaturer le compartiment moteur. Et après réflexion, j'ai décidé de conserver uniquement le relais avec son fusible. Et de repasser des fils neufs depuis le compartiment fusible.

J'ai utiliser du fil souple rouge et noir de section 1mm² pour aller vers les anneaux, et un bout de fil noir 2.5mm² pour refaire une masse.

Photos installation Angel eyes P1020217


Photos installation Angel eyes P1020218



Prise des longueurs de fil:

Photos installation Angel eyes P1020219

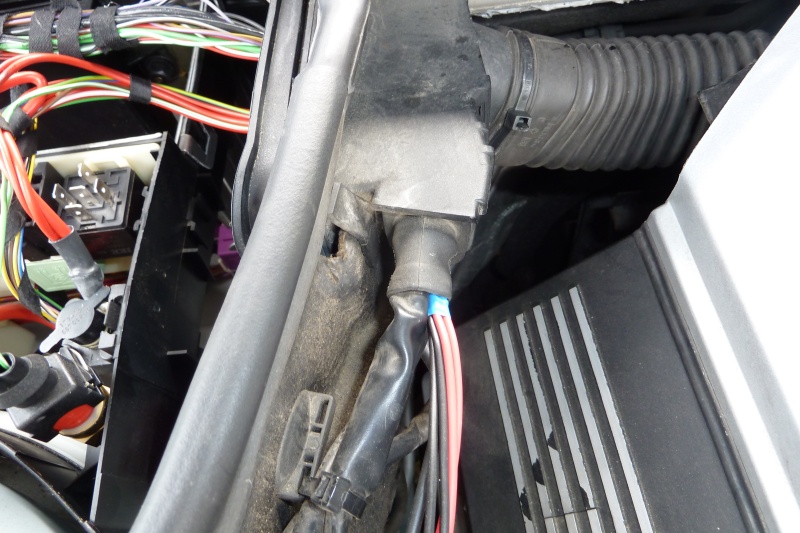

Passage des fils avec ceux existants, branchement de la masse, et pose de la gaine de protection spiralé:

Photos installation Angel eyes P1020220


Photos installation Angel eyes P1020221


Photos installation Angel eyes P1020222



J'ai essayé de suivre au maximum le câblage existant pour éviter toute gène lors de bricoles ultérieures.

Photos installation Angel eyes P1020223



Pour rentré les fils dans le bloc phare, j'ai fais un trou en partie basse avec un foret à étages, et j'y est placé un passe-fil en caoutchouc.

Photos installation Angel eyes P1020224


Photos installation Angel eyes P1020225



Le résultat avec le passe-fil. Et réalisation du "Y" pour faire continuer les fils vers l'autre phare:

Photos installation Angel eyes P1020226


Photos installation Angel eyes P1020227



Le passage entre les 2 phares se fait par l'avant du radiateur, en suivant le câblage existant:

Photos installation Angel eyes P1020228

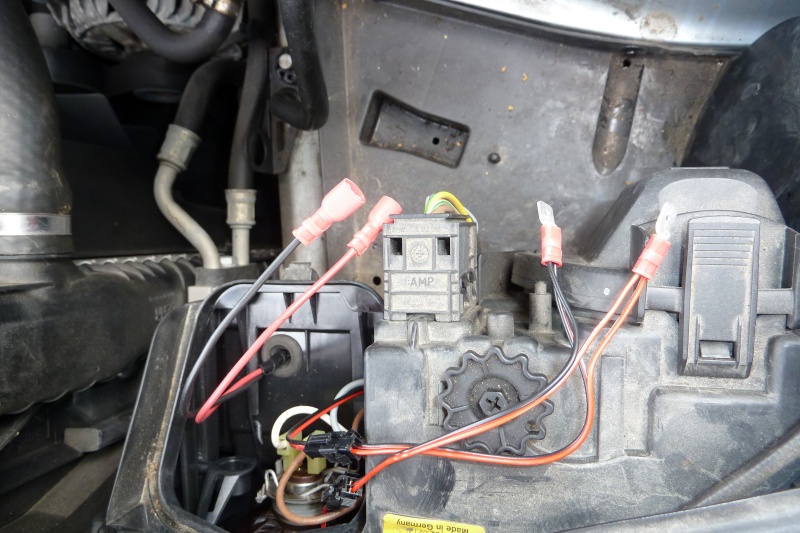

Puis sertissage des cosses pour branchement dans les phares:

Photos installation Angel eyes P1020229


Photos installation Angel eyes P1020230


***************************************************************************************

Suite à ça. Place à l'installation et au câblage du relais.

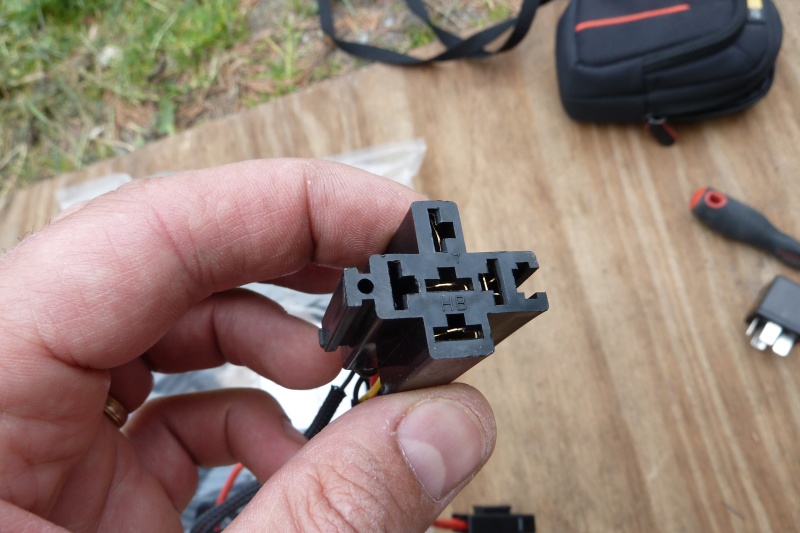

J'ai conserver le connecteur fournit avec le relais. Mais j'ai dût sortir les cosses pour y souder mes nouveaux fil.

Photos installation Angel eyes P1020233


Photos installation Angel eyes P1020231


Photos installation Angel eyes P1020234


Photos installation Angel eyes P1020232

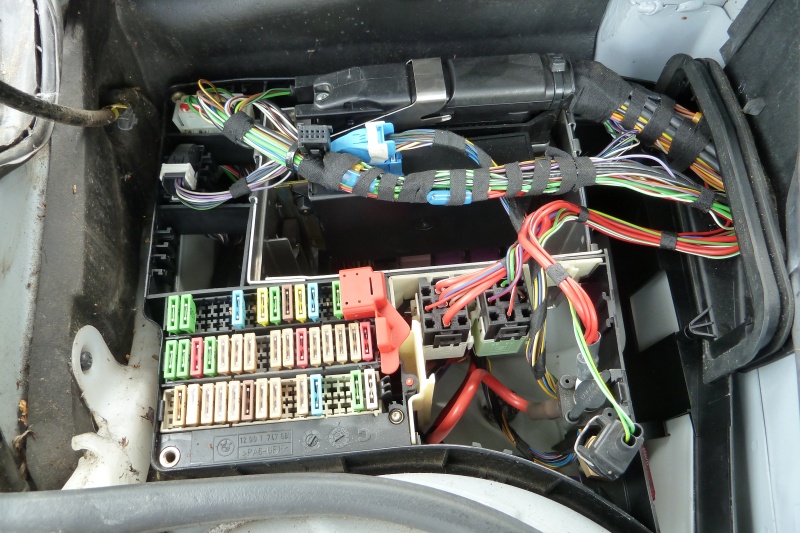

Dans le compartiment de la boite à fusibles, il y a de la place.

Photos installation Angel eyes P1020237


J'ai réussi à fixer le relais dans un guide en plastique à droite des 2 relais existant. J'ai mis un point de colle forte pour qu'il ne bouge pas, ainsi que sur le support de fusible fournit  (L'idéal, aurait été d'avoir un relais BMW avec son connecteur qui aurait été plus adapté au support) :

Photos installation Angel eyes P1020239


Photos installation Angel eyes P1020240


J'ai récupéré le + permanent (Fil rouge) sur un emplacement de fusible non utilisé. Et le + qui enclenche le relais (Fil blanc) en sortie du fusible qui n'est alimenté qu'après avoir mis le contact, comme me l'avais dit Arsène. D'ailleurs, tout est bien signalé sur le couvercle de la boite à fusibles.

Photos installation Angel eyes P1020235

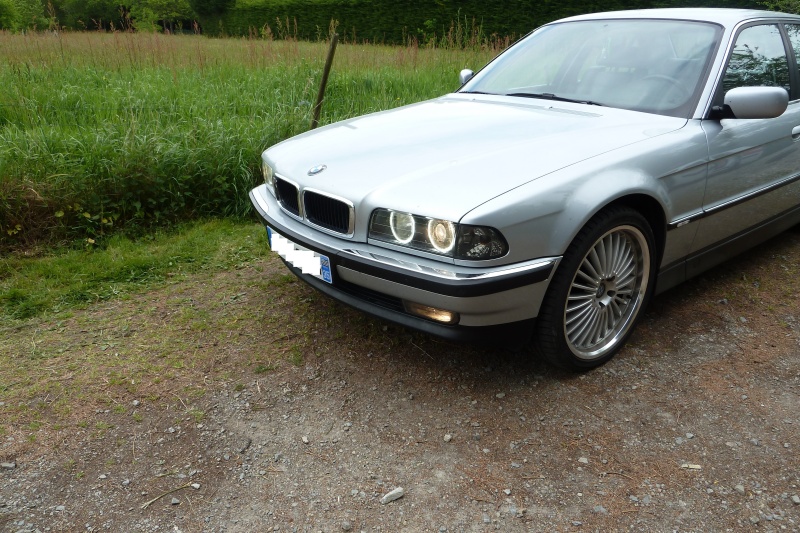

Et au final, je suis vraiment ravis. Ça fais plutôt propre.

Photos installation Angel eyes P1020238


Photos installation Angel eyes P1020236


Photos installation Angel eyes P1020241



Voila, j’espère que ma contribution pourra vous servir. Wink
Revenir en haut Aller en bas
toutespiècesE38
BIG BOSS
BIG BOSS
toutespiècesE38


Masculin
Kilomètres : 10117
Age : 37
Localisation : bourg en bresse 01
Métier : professionnel de la E38
Voiture : M5/// E39 de 2000 ,M3///E36 de 1993 ,M5 E34 de 1990, 725 TDSA de 1996 ,740 DA de 2000 ,318 is E36 de 1995 et 320 E30 de 1986
Humeur : je travail et je vie avec les E38 , donc toujours de bonne humeur
Prénom : émilien
Date d'inscription : 23/10/2011

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty8/5/2016, 07:36

un grand bravo fred , ton montage et tes explications sont parfaites Photos installation Angel eyes 73568

______________________
Photos installation Angel eyes Projet11
Revenir en haut Aller en bas
mich91
E38istes
E38istes
mich91


Kilomètres : 123
Age : 56
Localisation : essonne
Voiture : 730 d
Humeur : Bonne en général .
Prénom : michel
Date d'inscription : 10/04/2016

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty8/5/2016, 08:40

Photos installation Angel eyes 73568 Super TUTO
Revenir en haut Aller en bas
Arsene-45
E38istes bronze
E38istes bronze
Arsene-45


Masculin
Kilomètres : 1735
Age : 71
Localisation : boulazac
Métier : retraité
Voiture : 730ia V8 (E38)
Humeur : Très souvent bonne

Prénom : Arsene
Date d'inscription : 07/01/2016

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty8/5/2016, 10:01

Photos installation Angel eyes 399673 Super Travail Fred .
Revenir en haut Aller en bas
Fred44
E38istes bronze
E38istes bronze
Fred44


Masculin
Kilomètres : 1647
Age : 44
Localisation : Loire Atlantique
Voiture : Vendu
Prénom : Fred
Date d'inscription : 02/09/2015

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty8/5/2016, 13:38

Merci les copains,Wink

J'ai pris mon temps, et j'ai pût récupérer la filerie et la gaine au boulot. Je suis électricien dans le secteur du tertiaire et de l'industrie. Ça aide un peu Very Happy

Et puis, avec ce câblage, si les anneaux venaient à lâcher, ce sera très simple de les remplacer sans toucher au câblage.

Si j'ai un peu de courage, je verrai si je peux aussi brancher la 2ème fonction en trouvant un + de l'éclairage d'habitacle. Ça serait sympa de pouvoir les allumer à distance, surtout le soir.

Aussi, j'ai été très surpris du niveau l'éclairement. On pourrait presque rouler juste avec les anneaux. (a vitesse réduite bien sûr)

Merci encore. Bon Dimanche à tous. Cool
Revenir en haut Aller en bas
mikavt
E38istes actifs
E38istes actifs
mikavt


Masculin
Kilomètres : 488
Age : 48
Localisation : le sud
Métier : le plus beau bureau du monde
Voiture : 750ia,Fiat500F,300SE,ZOE,325iE30
Humeur : selon le temps
Prénom : Michael
Date d'inscription : 22/10/2014

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty8/5/2016, 19:49

Bravo,
Vraiment nikel, proche de la finition "origine".
Les photos, le tuto super
Je n'ai pas eu le temps de me pencher sur le probleme des clignotements, j'ai pris l'habitude d'allumer les veilleuses en permancence.
Si je trouve pas de solution je suivrais ta piste.

Mika
Revenir en haut Aller en bas
Fred44
E38istes bronze
E38istes bronze
Fred44


Masculin
Kilomètres : 1647
Age : 44
Localisation : Loire Atlantique
Voiture : Vendu
Prénom : Fred
Date d'inscription : 02/09/2015

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty8/5/2016, 20:31

mikavt a écrit:
Bravo,
Vraiment nikel, proche de la finition "origine".
Les photos, le tuto super
Je n'ai pas eu le temps de me pencher sur le probleme des clignotements, j'ai pris l'habitude d'allumer les veilleuses en permancence.
Si je trouve pas de solution je suivrais ta piste.

Mika


Merci Mika.  Wink

Pour les clignotements, il n'y pas 36 solutions. Et les clignotements risquent de griller prématurément tes LED.
Revenir en haut Aller en bas
Gob
E38istes actifs
E38istes actifs
Gob


Masculin
Kilomètres : 303
Age : 51
Localisation : Haute Marne (52)
Voiture : 740i
Humeur : Ca dépend de ce que j'ai a faire dans le journée...
Prénom : philippe
Date d'inscription : 05/01/2016

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty8/5/2016, 21:08

très bon boulot Fred, et merci beaucoup pour tes explications et tes photos. Tous travaux sur nos 7 devrait toujours être de ce niveau. Photos installation Angel eyes 73568
Revenir en haut Aller en bas
Fred44
E38istes bronze
E38istes bronze
Fred44


Masculin
Kilomètres : 1647
Age : 44
Localisation : Loire Atlantique
Voiture : Vendu
Prénom : Fred
Date d'inscription : 02/09/2015

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty8/5/2016, 21:30

Merci beaucoup Philippe. Ça m'a prit un peu de temps, mais je tenais à partager mon travail. Wink
Revenir en haut Aller en bas
bm66
E38istes confirmés
E38istes confirmés
bm66


Masculin
Kilomètres : 891
Age : 59
Localisation : Perpignan
Voiture : E34 525td/E32 735i/E38 740i
Humeur : J'aime rigoler
Prénom : Pascal
Date d'inscription : 17/01/2016

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty8/5/2016, 23:41

Bon travail et très bon tuto Photos installation Angel eyes 73568 merci à toi de le partager Photos installation Angel eyes 733678
Revenir en haut Aller en bas
Arsene-45
E38istes bronze
E38istes bronze
Arsene-45


Masculin
Kilomètres : 1735
Age : 71
Localisation : boulazac
Métier : retraité
Voiture : 730ia V8 (E38)
Humeur : Très souvent bonne

Prénom : Arsene
Date d'inscription : 07/01/2016

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty9/5/2016, 10:17

Salut Fred j'ai bien regardé ce que tu a fait super cool Photos installation Angel eyes 399673
Je pense que je vais acheter de la gaine pour bien caché mes fils car
sous mon capot cela fait un peu cranios tous ces fils:bvdr44:
Revenir en haut Aller en bas
mikavt
E38istes actifs
E38istes actifs
mikavt


Masculin
Kilomètres : 488
Age : 48
Localisation : le sud
Métier : le plus beau bureau du monde
Voiture : 750ia,Fiat500F,300SE,ZOE,325iE30
Humeur : selon le temps
Prénom : Michael
Date d'inscription : 22/10/2014

Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty9/5/2016, 14:29

t'inquiete Fred, je roule avec les angel eyes allumes en permanence.......en attendant que je trouve une idee!
Revenir en haut Aller en bas
Contenu sponsorisé





Photos installation Angel eyes Empty
MessageSujet: Re: Photos installation Angel eyes   Photos installation Angel eyes Empty

Revenir en haut Aller en bas

Photos installation Angel eyes
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» phare angel eyes
» Angel Eyes sur câblage d'origine phase 2
» Installation Alpine
» Installation Téléphone
» Installation du caisson origine e38

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Amicale BMW série 7 E38 :: Signalisation-
Sauter vers:
