 Capteur de position de vitesse

Aller en bas
+4
michel350
rg192
gilles v8
Jean Luc
8 participants
AuteurMessage
Jean Luc
E38istes acharnés
E38istes acharnés
Jean Luc


Masculin
Kilomètres : 1185
Age : 67
Localisation : Plumaugat 22250
Métier : Restauration véhicule de collection
Voiture : 730 E38 , Touring E34 , 30. CS E 9.E30
Humeur : Bonne
Prénom : Jean-Luc
Date d'inscription : 18/02/2017

Capteur de position de vitesse  Empty
MessageSujet: Capteur de position de vitesse    Capteur de position de vitesse  Empty16/12/2021, 11:27

BMW E39 E38 E53 Z8 position switch genuine 24107512755

Salut cette fois  je vais aborder le boitier se situant sur le coté de la boite automatique ZF 5 HP servant a la sélection des engagements P R N D , les autres modes étant géré par le boitier électronique de la boite , pour le mode Sport et Manuel , le boitier est raccordé au sélecteur  sur la console habitacle mécaniquement et électroniquement .

Opération a cœur ouvert pour réparation car chez Bmw il coute un peut plus de 400 € et voir plus sur le net .
Capteur de position de vitesse  Boite_10
Revenir en haut Aller en bas
http://www.bmwoldschool.eu
gilles v8
E38istes or
E38istes or
gilles v8


Masculin
Kilomètres : 3801
Age : 35
Localisation : strasbourg
Métier : coffreur, conducteur d'engins tp
Voiture : 740ia e38
Humeur : cool
Prénom : gilles
Date d'inscription : 09/08/2019

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty16/12/2021, 15:29

c'est la piece qui chez toi avais cassé? tu as reussis a en trouvé une d'occaz ou t'est aller laché 400e chez bmw?
Revenir en haut Aller en bas
Jean Luc
E38istes acharnés
E38istes acharnés
Jean Luc


Masculin
Kilomètres : 1185
Age : 67
Localisation : Plumaugat 22250
Métier : Restauration véhicule de collection
Voiture : 730 E38 , Touring E34 , 30. CS E 9.E30
Humeur : Bonne
Prénom : Jean-Luc
Date d'inscription : 18/02/2017

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty16/12/2021, 16:07

gilles v8 a écrit:
c'est la piece qui chez toi avais cassé? tu as reussis a en trouvé une d'occaz ou t'est aller laché 400e chez bmw?

Je répondrais vers la fin du sujet Capteur de position de vitesse  3114439436
Revenir en haut Aller en bas
http://www.bmwoldschool.eu
Jean Luc
E38istes acharnés
E38istes acharnés
Jean Luc


Masculin
Kilomètres : 1185
Age : 67
Localisation : Plumaugat 22250
Métier : Restauration véhicule de collection
Voiture : 730 E38 , Touring E34 , 30. CS E 9.E30
Humeur : Bonne
Prénom : Jean-Luc
Date d'inscription : 18/02/2017

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty16/12/2021, 17:29

Descriptif des fonctions qui sont sélectionnées par deux pièces en mouvement donc soumise a usure , les quelles appuis sur des micro contacts a nombre de 4 avec une remontée d’information position au bloc compteur  par exemple  en N pour neutre .

Capteur de position de vitesse  9425b510

Engrenage et plateau de commende position

Capteur de position de vitesse  105_3716
Capteur de position de vitesse  105_3717
Capteur de position de vitesse  105_3718

Plateau

Capteur de position de vitesse  105_3719
Capteur de position de vitesse  105_3720
Capteur de position de vitesse  105_3721

Il y a donc friction,
usure et casse des ergots du plastique car la graisse d'usine est devenue un amas noirâtre collant

Le plateau en dehors de l'usure aucune casse , les trois passages ergots sont clin
Capteur de position de vitesse  105_3722

L'engrenage principale usé deux ergot de cassé et le troisièmement bien usée

Capteur de position de vitesse  105_3724
Capteur de position de vitesse  105_3723
Revenir en haut Aller en bas
http://www.bmwoldschool.eu
Jean Luc
E38istes acharnés
E38istes acharnés
Jean Luc


Masculin
Kilomètres : 1185
Age : 67
Localisation : Plumaugat 22250
Métier : Restauration véhicule de collection
Voiture : 730 E38 , Touring E34 , 30. CS E 9.E30
Humeur : Bonne
Prénom : Jean-Luc
Date d'inscription : 18/02/2017

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty16/12/2021, 17:42

Les malfonctions sont, mélange de la position réel de la boite , pas de démarrage moteur car du faite que les deux pièces en plastique sont soit usé ou hs et que les ergots absents ne permette plus aux engrenages de ne faire plus qu'un , le sélecteur peux se retrouver en  D alors que en réalité il est en R  voir en 2 R ou 1 S voir en sécurité ....

Mais il existe un remède si le cout de la pièce fait peur ou absente des ventes .

La 3 D , un ami vas me les refaire voir les améliorer , mais comme il me le dis aucune certitude de durée das le temps .


En principe les capteur de position sont riveté mais sa sort sans perceuse .
Revenir en haut Aller en bas
http://www.bmwoldschool.eu
Jean Luc
E38istes acharnés
E38istes acharnés
Jean Luc


Masculin
Kilomètres : 1185
Age : 67
Localisation : Plumaugat 22250
Métier : Restauration véhicule de collection
Voiture : 730 E38 , Touring E34 , 30. CS E 9.E30
Humeur : Bonne
Prénom : Jean-Luc
Date d'inscription : 18/02/2017

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty16/12/2021, 17:46

Capteur de position de vitesse  105_3725
Capteur de position de vitesse  105_3726
Revenir en haut Aller en bas
http://www.bmwoldschool.eu
gilles v8
E38istes or
E38istes or
gilles v8


Masculin
Kilomètres : 3801
Age : 35
Localisation : strasbourg
Métier : coffreur, conducteur d'engins tp
Voiture : 740ia e38
Humeur : cool
Prénom : gilles
Date d'inscription : 09/08/2019

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty17/12/2021, 20:17

vive l'impression 3D , enfaite le pastique a du se durcir , ce qui l'as rendus cassable comme du verre, c'est un peu le meme principe que la poulie pour le cable des leve vitre

super explication , par contre les photos des detail... on vois plus les cure dents sur la table que le fameux ergot , mais comme tu as bien expliqué , on arrive a suivre , donc si je suis bien , entre le selecteur de vitesse et ce module , il y a un cable?
Revenir en haut Aller en bas
Jean Luc
E38istes acharnés
E38istes acharnés
Jean Luc


Masculin
Kilomètres : 1185
Age : 67
Localisation : Plumaugat 22250
Métier : Restauration véhicule de collection
Voiture : 730 E38 , Touring E34 , 30. CS E 9.E30
Humeur : Bonne
Prénom : Jean-Luc
Date d'inscription : 18/02/2017

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty18/12/2021, 11:45

En faite les deux engrenages en tournant appuis sur un micro contacteur pour donner l'info au calculateur de la boite pour savoir qu'elle rapport engager il est recordé électroniquement et par un renvois par câble jusqu'au sélecteur de vitesse .

Le capteur dis quelles électrovannes de la boite ouvrir ou fermer .
Revenir en haut Aller en bas
http://www.bmwoldschool.eu
Jean Luc
E38istes acharnés
E38istes acharnés
Jean Luc


Masculin
Kilomètres : 1185
Age : 67
Localisation : Plumaugat 22250
Métier : Restauration véhicule de collection
Voiture : 730 E38 , Touring E34 , 30. CS E 9.E30
Humeur : Bonne
Prénom : Jean-Luc
Date d'inscription : 18/02/2017

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty28/12/2021, 18:07

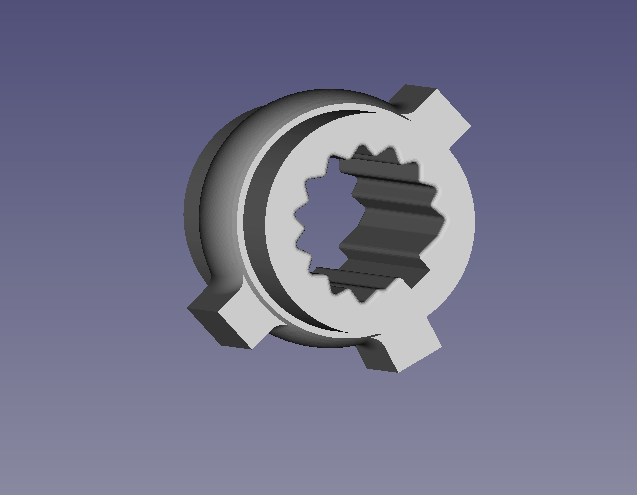

Salut a tous , voici le premier jet du pignon , mon pote Christian l'a étudié et modifié .

En mail ....J'ai augmenté un peu les crans et j'ai arrondi les arêtes pour avoir une meilleure efficacité en cisaillement, la ou la pièce d'origine a cassé.
L'impression est en cours. C'est très petit et je ne suis pas sûr que les détails seront suffisants visibles .
@+

C'est l'une de ces spécialités , il fait entre autres les études de courbures parebrise pour St Gobin en plus de sa boite au Québec spécialisé en conception électromécanique outil ................

Capteur de position de vitesse  Image10
Revenir en haut Aller en bas
http://www.bmwoldschool.eu
rg192
E38istes acharnés
E38istes acharnés
rg192


Masculin
Kilomètres : 1088
Age : 38
Localisation : IDF
Voiture : 735ia
Prénom : Gael
Date d'inscription : 04/02/2020

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty29/12/2021, 20:51

Joli, hate de voir la suite Cool
Revenir en haut Aller en bas
Jean Luc
E38istes acharnés
E38istes acharnés
Jean Luc


Masculin
Kilomètres : 1185
Age : 67
Localisation : Plumaugat 22250
Métier : Restauration véhicule de collection
Voiture : 730 E38 , Touring E34 , 30. CS E 9.E30
Humeur : Bonne
Prénom : Jean-Luc
Date d'inscription : 18/02/2017

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty30/12/2021, 10:41

Voici .
Capteur de position de vitesse  Final210
Capteur de position de vitesse  Final110
Revenir en haut Aller en bas
http://www.bmwoldschool.eu
Jean Luc
E38istes acharnés
E38istes acharnés
Jean Luc


Masculin
Kilomètres : 1185
Age : 67
Localisation : Plumaugat 22250
Métier : Restauration véhicule de collection
Voiture : 730 E38 , Touring E34 , 30. CS E 9.E30
Humeur : Bonne
Prénom : Jean-Luc
Date d'inscription : 18/02/2017

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty30/12/2021, 17:47

les micro-contacts sont activés ou non en fonction de la position.  le schéma de principe



Capteur de position de vitesse  Captur12
Capteur de position de vitesse  Captur10
Revenir en haut Aller en bas
http://www.bmwoldschool.eu
michel350
Membre Honorifique
Membre Honorifique
michel350


Masculin
Kilomètres : 8472
Age : 70
Localisation : 35 Bretagne
Métier : Retraité
Voiture : bmw 7.30d
Humeur : Demander a Mme

Prénom : michel
Date d'inscription : 22/02/2012

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty30/12/2021, 22:32

c ta nouvelle pièce que tu as fait faire, beau travail !...
Revenir en haut Aller en bas
Jean Luc
E38istes acharnés
E38istes acharnés
Jean Luc


Masculin
Kilomètres : 1185
Age : 67
Localisation : Plumaugat 22250
Métier : Restauration véhicule de collection
Voiture : 730 E38 , Touring E34 , 30. CS E 9.E30
Humeur : Bonne
Prénom : Jean-Luc
Date d'inscription : 18/02/2017

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty30/12/2021, 22:43

Merci oui , entre tant j'en ai trouvé une pour 70 € , mais je vais reposer la mienne .
Revenir en haut Aller en bas
http://www.bmwoldschool.eu
matmathias
Gagnant du concours photo
Gagnant du concours photo
matmathias


Masculin
Kilomètres : 1001
Age : 35
Localisation : 67 - Alsace - Strasbourg
Métier : Coach, formateur & consultant en automobile
Voiture : Acuelles: 730D e38 individual, Xantia Activa V6 // Ex: 730D, 740IA & 750IA E38
Humeur : Ezéchiel chapitre 25, verset 10
Prénom : Mathias
Date d'inscription : 13/04/2013

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty3/1/2022, 14:25

Excellent! Verdict de ta réparation?

ça m'intéresse beaucoup car j'ai le même soucis sur la mienne et j'étais en train de faire des recherches pour trouver une solution
Revenir en haut Aller en bas
lolo735
E38istes actifs
E38istes actifs
lolo735


Kilomètres : 379
Age : 39
Localisation : Near La rochelle
Voiture : 735i
Prénom : Laurent
Date d'inscription : 06/05/2017

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty21/1/2023, 21:44

Salut salut !
content de tomber sur ton post Jean Luc j'ai un problème un peu similaire avec le x5. As tu remonter la pièce est ce que tout est rentré dans l'ordre ?
En tout cas joli travail !!
Revenir en haut Aller en bas
gilles v8
E38istes or
E38istes or
gilles v8


Masculin
Kilomètres : 3801
Age : 35
Localisation : strasbourg
Métier : coffreur, conducteur d'engins tp
Voiture : 740ia e38
Humeur : cool
Prénom : gilles
Date d'inscription : 09/08/2019

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty22/1/2023, 16:44

super sa , je nai jamais eu de soucis avec ma bva , mais je pense que tous ceux qui ont la boite qui se met en secu , la majeure partie doit avoir ce soucis qu'ils ignorent , la boite 5 hp 24 c'est la boite avec mode sport nan? en tout cas c'est cool si sa n'est que sa , mais pourquoi l'avoir faite en plastique?
Revenir en haut Aller en bas
matmathias
Gagnant du concours photo
Gagnant du concours photo
matmathias


Masculin
Kilomètres : 1001
Age : 35
Localisation : 67 - Alsace - Strasbourg
Métier : Coach, formateur & consultant en automobile
Voiture : Acuelles: 730D e38 individual, Xantia Activa V6 // Ex: 730D, 740IA & 750IA E38
Humeur : Ezéchiel chapitre 25, verset 10
Prénom : Mathias
Date d'inscription : 13/04/2013

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty22/1/2023, 19:22

Pour ma part j'ai nettoyé à la bombe contact la partie du circuit et les "crochets" en contact avec la piste, j'ai remonté et RAS depuis 1 an
Revenir en haut Aller en bas
lolo735
E38istes actifs
E38istes actifs
lolo735


Kilomètres : 379
Age : 39
Localisation : Near La rochelle
Voiture : 735i
Prénom : Laurent
Date d'inscription : 06/05/2017

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty26/1/2023, 19:35

c'est bon a savoir ! merci Mathias, pour l'ouvrir il faut percer les rivets ?
Revenir en haut Aller en bas
matmathias
Gagnant du concours photo
Gagnant du concours photo
matmathias


Masculin
Kilomètres : 1001
Age : 35
Localisation : 67 - Alsace - Strasbourg
Métier : Coach, formateur & consultant en automobile
Voiture : Acuelles: 730D e38 individual, Xantia Activa V6 // Ex: 730D, 740IA & 750IA E38
Humeur : Ezéchiel chapitre 25, verset 10
Prénom : Mathias
Date d'inscription : 13/04/2013

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty26/1/2023, 19:46

Oui il faut les percer. Perso j'ai remis des vis avec écrous cas j'avais la bonne taille, et comme je n'étais pas sur de la tenue dans le temps de la réparation (et de l'étanchéité du joint) ça me paraissait plus intelligent
Revenir en haut Aller en bas
lolo735
E38istes actifs
E38istes actifs
lolo735


Kilomètres : 379
Age : 39
Localisation : Near La rochelle
Voiture : 735i
Prénom : Laurent
Date d'inscription : 06/05/2017

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty31/1/2023, 16:41

ok je me lancerai des qu'il fera meilleur dehors...
Revenir en haut Aller en bas
matmathias
Gagnant du concours photo
Gagnant du concours photo
matmathias


Masculin
Kilomètres : 1001
Age : 35
Localisation : 67 - Alsace - Strasbourg
Métier : Coach, formateur & consultant en automobile
Voiture : Acuelles: 730D e38 individual, Xantia Activa V6 // Ex: 730D, 740IA & 750IA E38
Humeur : Ezéchiel chapitre 25, verset 10
Prénom : Mathias
Date d'inscription : 13/04/2013

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty31/1/2023, 17:25

Bon courage à toi Wink
Revenir en haut Aller en bas
chrismada01
Nouveaux E38istes
Nouveaux E38istes
chrismada01


Kilomètres : 9
Age : 54
Localisation : HAUTEVILLE-LOMPNES
Voiture : 750il
Prénom : Christophe
Date d'inscription : 20/04/2021

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty20/7/2024, 08:35

Bonjour à tous

Y a-t-il un moyen de vérifié que cette pièce est défectueuse sans démonter.
La voiture ne démarre plus batterie neuve tous s'allume.
Le démarreur ne tourne pas.
Le premier symptôme [ une fois en reculant la voiture avançait au ralenti. J'avais couper le moteur puis redémarrer tout étais rentré dans l ordre.
Et un matin plus rien.
J'ai passé à la valise Maxidiag .
Defaut 68 AGS. Commande de boîte de vitesse defaut mémorisé.
J'aimerais savoir quelle interface et quel logiciel utilisé pour e38 750i.
Si l'un d'entre vous à une idée merci d'avance pour vos retours.
Christophe.
Revenir en haut Aller en bas
JPA 47
E38istes actifs
E38istes actifs
JPA 47


Masculin
Kilomètres : 379
Age : 66
Localisation : Marmande (47)
Voiture : 740i 1999 BVA
Prénom : Jean-Pierre
Date d'inscription : 04/08/2021

Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty22/7/2024, 20:31

Bonsoir Christophe, bonsoir à tous,
Tout dépend de la prise de diagnostic : soit c'est une prise ronde, placée près du support d'amortisseur droit, soit c'est une prise trapézoïdale OBD1 située soit au milieu du tableau de bord, près des porte-gobelets, soit sur la gauche de la direction, derrière un volet.
Sur ma E38 740i de 1999, c'est la prise ronde sous le capot.
J'utilise un vieux PC équipé du logiciel de diagnostic INPA avec une interface spécifique, connectée au port série du PC et qui utilise le protocole de communication ADS.
https://www.mycor-media.de/store/ads-diagnose-interface-fuer-bmw-obd1-obd2-ediabas-inpa-rheingold-diagnosegeraet/
Si tu as une prise en forme de trapèze, accessible de l'intérieur de ta voiture, c'est un câble OBD1, plus simple.
Voilà, tiens-nous au courant !
Bonne soirée à tous
Jean-Pierre
Revenir en haut Aller en bas
Contenu sponsorisé





Capteur de position de vitesse  Empty
MessageSujet: Re: Capteur de position de vitesse    Capteur de position de vitesse  Empty

Revenir en haut Aller en bas

Capteur de position de vitesse
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» probleme compteur,aiguille de conso,limiteur de vitesse,premiere vitesse essuie glaçe
» BVA bloque sur position D
» soucis feu de position arrière
» Position et correspondance relais 725 tds
» phares allumés, clé en position 0 ?

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Amicale BMW série 7 E38 :: Boite de vitesse-
Sauter vers:
